朝欽節能在建筑節能保溫一體化技術上的創新——CQ免拆復合保溫模板

CQ免拆復合保溫模板是由一種或多種保溫材料作為芯材，以水泥基為面層，經工廠預制化，在現澆混凝土建筑施工中起模板作用和保溫隔熱作用的模板。

朝欽節能所生產的CQ免拆復合保溫模板可分為Ⅰ型、Ⅱ型和Ⅲ型。

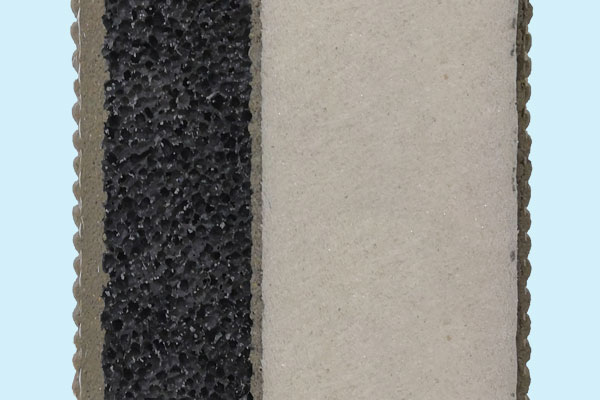

• Ⅲ型CQ免拆復合保溫模板截面圖

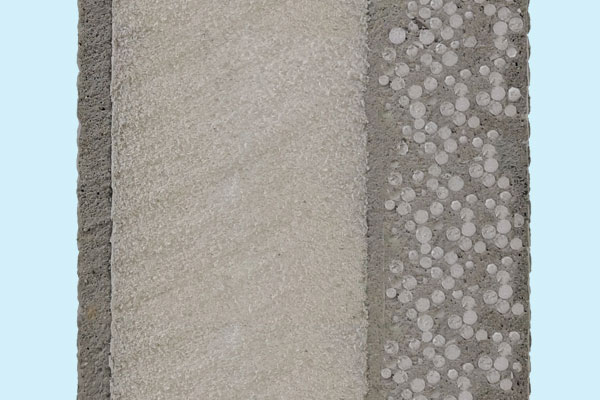

• Ⅱ型CQ免拆復合保溫模板截面圖

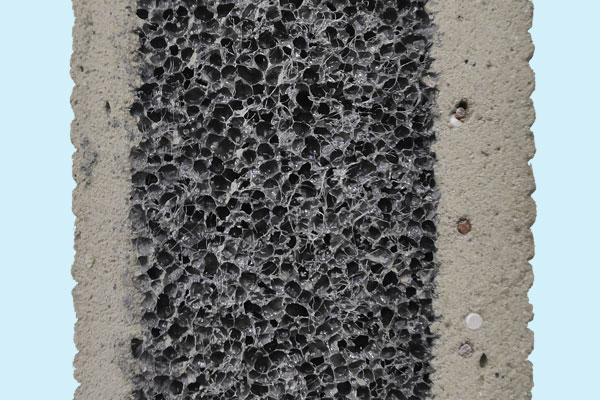

• Ⅰ型CQ免拆復合保溫模板截面圖

Ⅰ型-碳硅板免拆復合保溫模板

是由砂漿防護層10mm、碳硅板保溫層和氣凝膠保溫砂漿復合而成，防護層厚度為10mm碳硅板保溫層厚度可根據工程要求設計，一般為40-50mm,氣凝膠保溫砂漿復合層為10mm,保溫模板中間層加設肋筋，面層加鋪∅2*50*50mm防銹鋼絲網片，可再次提高模板的整體強度。肋筋材質為氣凝膠保溫砂漿，具有優異的保溫隔熱性能，避免了熱冷橋的產生，碳硅板復合免拆保溫模板所用材料均為A級不然材質，符合夏熱冬冷地區用CQ免拆復合保溫模板的防火和節能要求。

Ⅱ型-輕質砂漿免拆復合保溫模板

是由外敷面層，保溫層，內敷面層三部分組成。面層為10-20mm厚輕質保溫砂漿(輕質砂漿為?；⒅楸厣皾{或膠粉聚苯顆粒保溫漿料)，保溫層為滿足節能要求厚度的擠塑板，內敷面層由3-5mm聚合物砂漿構成。適用于100m以下建筑。

Ⅲ型-碳硅板免拆復合保溫層保溫模板

是由外敷面層，碳硅板（石墨改性水泥基保溫板簡稱碳硅板），粘接層，保溫層，內敷面層五部分組成。外敷面層為8-10mm厚復合砂漿，碳硅板厚30-35mm,粘接層為3-4mm厚膠漿，保溫層為滿足節能要求厚度的擠塑板，內敷面層為4-5mm厚復合砂漿構成。

碳硅板復合保溫層免拆保溫模板由工廠化預制40mm厚左右防護層，碳硅板為A級不燃保溫材料，既可計入防護層厚度，又可列入節能熱工設計，減少了有機保溫材料厚度。

其特點為:節能防火為一體，質量輕，易施工，節約成本，是建筑結構保溫一體化的材料。

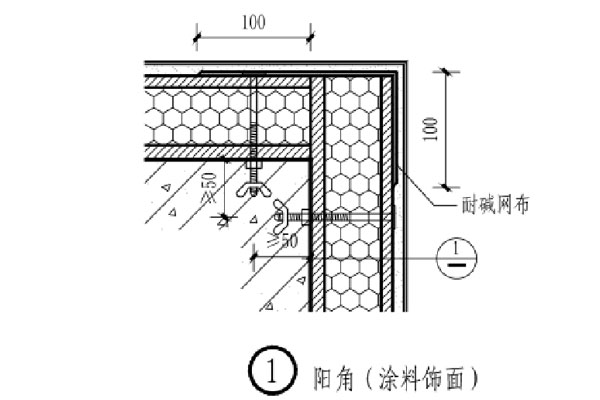

• 陽角

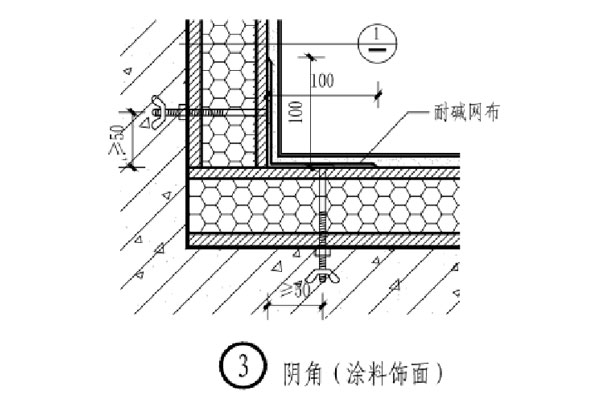

• 陰角

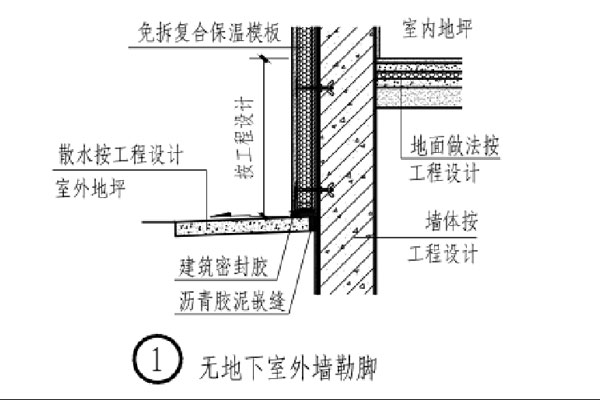

• 地下室外墻勒角

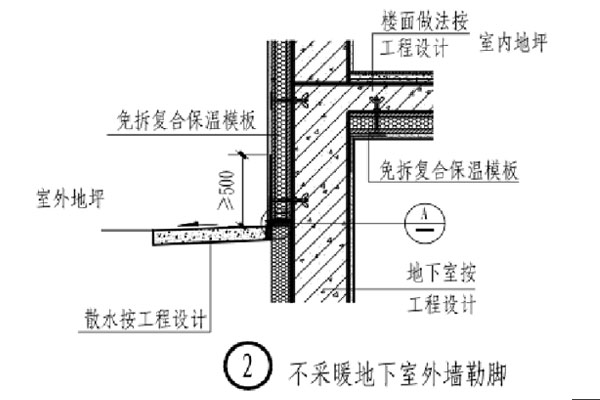

• 不采暖地下輸外墻勒角

CQ體系研發背景

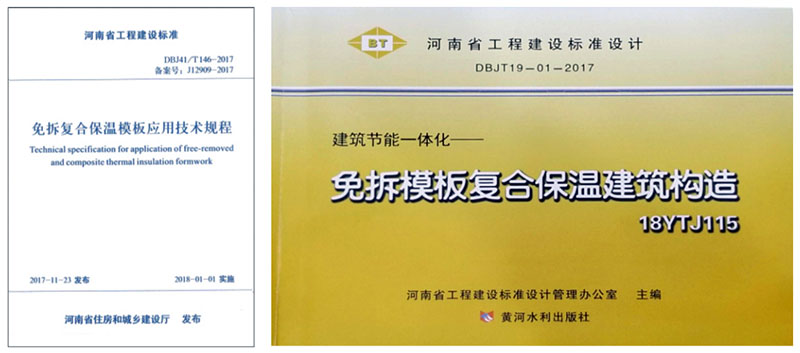

建筑結構保溫一體化技術是集建筑保溫功能與墻體圍護功能于一體，墻體不需要另行采取保溫措施即可滿足現行建筑節能標準要求，實現保溫與墻體同壽命的建筑節能技術。CQ免拆復合保溫模板體系具有防火性能高(系統防火性能達到A級)、與建筑物同壽命、工廠化預制、保溫效能好、施工速度快、工程造價低等特點。2017-2018年，由河南省建筑設計研究院、河南省建筑科學研究院編制，由河南省住房城鄉建設廳批準的《免拆復合保溫模板應用技術規程》、《建筑節能一體化-免拆模板復合保溫建筑構造圖集》已經發布，免拆復合保溫模板建筑結構保溫一體化體系已經成為市場上重要的建筑結構保溫一體化體系。

CO體系兩大創新

1、CQ免拆復合保溫模板設計工藝獨特·核心技術--碳硅板·國內專利

經過多年來的持續投入研發，CQ免拆復合保溫模板已成為朝欽節能在建筑結構與保溫一體化體系中的一款高端產品。該產品采用高黏膠將碳硅板與保溫芯材、水泥砂漿整體復合技術，粘結牢固，產品敷面層采用拉毛處理，其核心技術--碳硅板屬A級防火材料本身具有不燃、保溫、質輕、安全等特性，通過創新運用，與敷面層共同承擔保護層的防火功能，而且對墻體保溫還起到疊加效果;CQ免拆復合保溫模板產品容重適中、強度高、結合性好，是一種理想的綠色節能新型建材。

2、尼龍金屬?gòu)?fù)合連接件，強度高、抗腐性

尼龍金屬?gòu)?fù)合連接件采用高強度鋼和工程塑件，精心設計生產，科學合理，堅固耐用，是一種強度高、抗腐蝕性強的專用連接件，有效減小了熱(冷)橋效應，符合“CQ免拆復合保溫模板應用技術規程”要求，是一種安全耐用的新技術產品。

CQ體系的五大優勢

1、顯著的經濟性--有效縮短工期2-3個月，減少耗材

產品經工廠標準化生產，本身質量穩定可靠。其施工采用建筑結構與保溫一體化操作同步完成，省去建筑保溫二次施工; CQ免拆復合保溫模板直接用作現澆混凝土結構工程外模板，模板和保溫合二為一，減少施工工序，省了外模板，而且保溫外防護層工廠預制，減少了外敷面水泥砂漿用量，有效減少二次外粉用工量;依據現行建設工程定額標準、工期定額標準和建筑施工實際案例測算，同一建設項目采用“建筑保溫與結構一體化體系"產品，比運用現行傳統技術產品，增價(人工費)減去節省工期和材料款后，整個工程綜合費用降低，節省了后期維護、更新及二次裝修的支出。

2、工程品質好--與建筑物同壽命

通過專用連接件與框架(框剪)結構的梁柱及剪力墻等，用混凝土一次性澆筑而成，結合緊密，外墻完全可以承受重力、風力等載荷，水泥敷面之后，能更好地抗震、抗侵蝕、防水防脫落，在建筑全生命周期內，免維護更新，減少了資源浪費和環境影響，利國利民。

3、優越的防火性能

保溫層內側被混凝土嚴實包裹，外側覆有近50mm厚防護層，在工廠標準化制作，符含GB-50016及GB-8624防火規范，是一種A級防火體系新產品。

4、優良的保溫效果

該體系產品保溫效果好，導熱系數僅為0.028/MK左右，自保溫砌塊導熱系數為0.12/MK左右，由于采用工廠化預制生產，產品質量穩定可靠。兩者結合使用構成了理想外墻圍護結構，建筑品質好。

5、產品規制多樣，一職多能

產品設計制造規范合理，規格、型號人性化考量，符合市場實際，順應了市場需求。作為新型的外墻維護體系產品，不僅很好解決了防火和保溫難兩全的困擾，而且替代了外模板，兼具隔音、防震、防水、耐久等特點，是一種綠色經濟的保溫產品。
