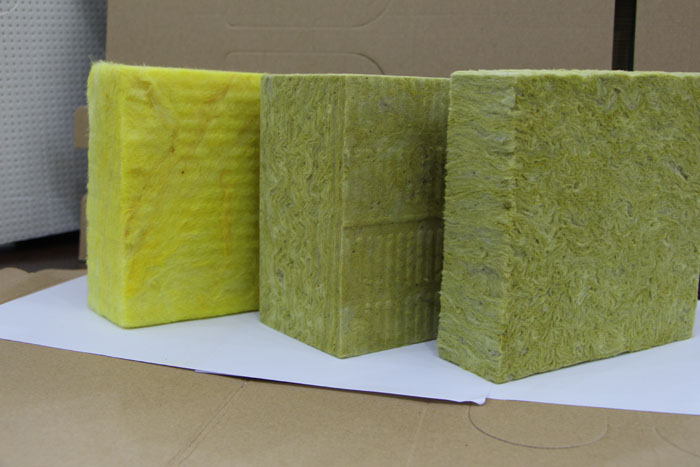

一般巖棉板最容易出現(xiàn)的還是罅隙現(xiàn)象，出項這種現(xiàn)象的原因有如下的幾種：
1、保護層與保溫層的粘結強度較低或呈現(xiàn)空鼓。
2、由于門窗洞口處應力會集，導致保護層和飾面層呈現(xiàn)破綻。
3、巖棉板鋪設之間出現(xiàn)留縫，溫度應力產(chǎn)生變形。
巖棉板防罅隙措施：
1、采用粘結強度較高、收縮變形小且具備一定彈性的微緊縮防裂砂漿或聚合砂漿。由于巖棉板質(zhì)地較軟，故防裂砂漿厚度以25~30㎜為宜。
2、采用鋼絲網(wǎng)夾芯巖棉板作為加強層，一方面鋼絲網(wǎng)加強結構層與保溫層和保護層的毗連，另一方面離散保護層和飾面層的收縮應力和應力集中，從而達到減少和避免呈現(xiàn)縫隙的目標。在墻體容易產(chǎn)生縫隙的部位還需設置加強網(wǎng)步驟，因為在建筑立面上，門窗洞口的存在將立面自然分成水平、垂直的小塊，這會造成應力集中，特別是在窗角處更為顯著，裂縫極易在這些應力集中處產(chǎn)生，并不斷延伸和加寬。一般的做法是在這些部位用鋼絲網(wǎng)將巖棉板包角封邊，窗角四周的巖棉板上還應增加一層玻璃纖維網(wǎng)格布，以增加抵抗應力集中的能力。
3、巖棉板將受護層發(fā)展分塊留縫并做好嵌縫防水處理，以便減少收縮和溫度應力。由于承受壓力造成的裂縫破壞屬于很偶然的情況，因此在施工中一般主要考慮平行于表面的拉應力產(chǎn)生的裂縫破壞。為了避免拉應力過于集中，在巖棉板鋪設過程中，巖棉板之間不允許有超過2mm的縫隙，板縫要互相錯開成“T”型，在陰陽角互相“錯板”。
